垃圾管道系統由什么組成？
重力式垃圾管道系統由SUS304不銹鋼主管道、垃圾壓縮機、管道清洗設備、離心式風機、排風管、垃圾投入門、自動閘門及電氣控制系統等組成。
一、不銹鋼主管道：
外形尺寸：600mm或500mm，材質SUS304不銹鋼，厚度為1.5mm，采用法蘭承插式連接。
二、垃圾壓縮機：儲存量6m～14m（壓縮后）
1、內筒材質：不銹鋼SUS304板材，厚度4mm；
2、設備外殼材質：國標Q235A板材，厚度1.5mm；
3、主電機：三相異步電動機；極數：4極；額定電壓：380V；額定轉速：1450rpm。
三、管道清洗設備
此設備位于生活垃圾主管道的上方，利用馬達及減速裝置驅動升降毛刷，毛刷與內管壁相接，并設置上下限位開關，上方加設清洗藥劑桶，沖洗時自動加藥并噴灑清洗劑。
四、離心式風機
1、風機參數：功率3kW、電壓380V、頻率50HZ
2、風量2800m/h
3、設備實現聯控，投入門開啟時自動運行，不需人為控制開關。
五、排風管
排風管：219不銹鋼管厚度不小于1.5mm
六、垃圾投入門
1、投入門由不銹鋼門板和門框組成；
2、門板及門框均采用SUS304不銹鋼板材制造而成；
3、投入門用螺栓穩固安裝在投入站上，投入門及投入站連接時卡槽連接做成抽拉式，以便在安裝完畢后可以調節與墻壁平齊使其達到美觀規范；
4、投入門為上下自動開啟，手動按鍵關閉；
5、7英寸液晶觸摸顯示器；
6、投入門設紅外線防異物探頭安全裝置，防止意外事情發生；
7、樓層投入門采用互鎖系統，只允許單一樓層投入門使用，保障人員安全；
8、配有語音提示功能、面板顯示功能提示工作人員工作時間超時關閉。
七、自動閘門
安裝于垃圾管道底端，平時為關閉狀態，可有效阻斷垃圾壓縮儲存機內的異味向管道內擴散；另如大樓內或垃圾壓縮儲存機內發生火災險情時，自動閘門能將管道密閉，可防止管道產生煙囪效應。
八、電氣控制系統
1、主控系統：立式控制柜（10.2英寸液晶觸摸顯示器）
軟件：PLC程序控制
2、樓層控制系統：智能刷卡認證系統（7英寸液晶觸摸顯示器）

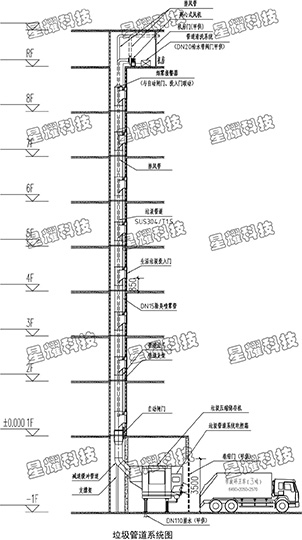

垃圾管道系統圖：
